Melexis introduceert volledig geïntegreerde inductieve schakelaar

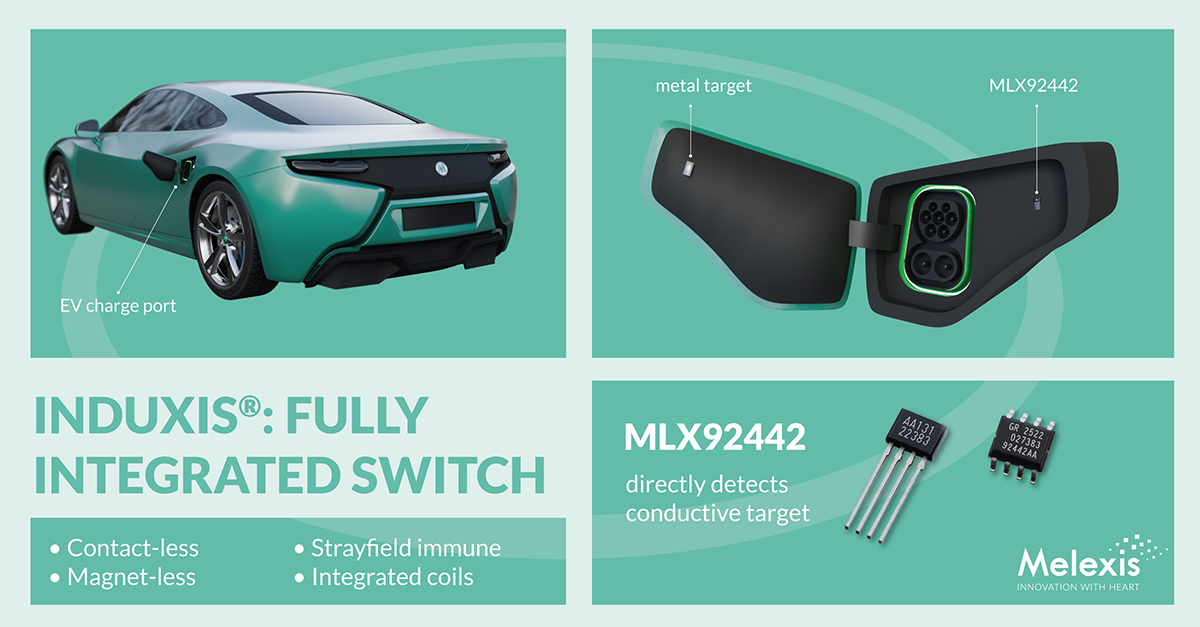

Tessenderlo, België 11 april 2024 – Melexis introduceert de baanbrekende Induxis® schakelaar, de MLX92442. Contactloos, zonder magneten en immuun voor strooivelden detecteert deze monolithische oplossing rechtstreeks geleidende doelobjecten. De schakelaar maakt het ontwerpen van kleine modules mogelijk met minder componenten, wat leidt tot verbeterde veiligheid en elektrificatie. Toepassingen zijn bij hoge-spanning vergrendelingen, oplaadkleppen, veiligheidsgordels, motorkap/kofferbak, tandwielsensoren en brake-by-wire toepassingen.
Ontwerpen voor traditionele veiligheidsvergrendelingen en -schakelaars voor auto's, variërend van deur- en kofferbakhendels tot veiligheidsgordels en remlichtschakelaars, maken standaard gebruik van een mechanisch contact of een magnetische schakelaar, zoals een drukknop, reed-schakelaar of Hall-effectsensor. Maar om zo'n oplossing te laten werken, moet het ontwerp van het doelobject worden aangepast, zodat het een magneet met houder bevat of een fysiek uitsteeksel om een knop te activeren.
Met de revolutionaire inductieoplossing van Melexis is dit niet langer nodig. De nieuwe technologie detecteert actief het eigenlijke doelobject dat relevant is voor de veiligheid, zoals de gesp van een veiligheidsgordel of een deurgrendel. Op voorwaarde dat het doelobject geleidend is gebeurt dit rechtstreeks zonder magneet- of knopactivering.
Deze omslag in de technologie voor positiebepaling heeft verschillende voordelen. De afwezigheid van bewegende delen of extra onderdelen zorgt voor een betere betrouwbaarheid en veiligheid. Met directe detectie ben je immers niet gebonden aan onderdelen die aan het veiligheidselement zijn bevestigd en die beschadigd of los kunnen raken. Bovendien helpt deze oplossing de materiaallijst (BOM) te verkleinen. Verder is de inductieve contactloze werking inherent betrouwbaarder dan mechanische oplossingen. Op de eerste plaats omdat die immuun is voor magnetische storingen. Maar ook omdat die in tegenstelling tot mechanische oplossingen niet aan slijtage onderhevig is.
Geavanceerd ontwerp
De MLX92442 valt op door het sterk geïntegreerde ontwerp in een geminiaturiseerde standaardbehuizing. In vergelijking met andere inductieve oplossingen is het ontwerp van Melexis een stap verder door de spoelen en interface volledig te integreren in de chip, waardoor ingenieurs geen uitgebreide PCB- en spoeloplossingen meer hoeven te ontwikkelen voor hun toepassing.
De oplossing is beschikbaar in een through-hole VK-behuizing of een SMD SOIC-behuizing. In beide gevallen is in vergelijking met bestaande oplossingen de benodigde BOM teruggebracht van drie naar twee elementen (doel + IC/spoelen). Dit alles, ook in het perspectief van het ontbreken van magneten, helpt om te komen tot een duurzamer en veiliger ontwerp dan bij de bestaande sensoren op de markt het geval is.
Om een continue en betrouwbare werking te garanderen, bevat de MLX92442 ook bescherming tegen omgekeerde voedingsspanning, onderspanningsbeveiliging en thermische beveiliging, evenals een geavanceerde geïntegreerde zelfdiagnosefunctie met een speciale veilige modus.
Gestroomlijnde integratie
Naast het verminderen van het aantal BOM-componenten, helpt de inductieve oplossing van Melexis om de ontwikkelingstijd te versnellen. Zowel fabrieks- als end-of-line programmering worden ondersteund en het instellen van de slimme schakelaar/vergrendeling gebeurt eenvoudigweg door de vorm en beweging van de beoogde toepassing te definiëren. In tegenstelling tot Hall-effect oplossingen is magnetische simulatie niet nodig, wat naast besparing op de BOM resulteert in minder ontwikkelingstijd.
Wat het assemblageontwerp betreft zorgt de standaardbehuizing en het ontbreken van magneten en magneethouder voor een eenvoudigere systeemintegratie. Een efficiëntere toeleveringsketen met minder elementen helpt om zowel de prototype- als de assemblagetijd te reduceren. Ook hoeft er minder rekening te worden gehouden met mechanische toleranties in de assemblage. Alleen voor de inductieve sensor en het geleidende veiligheidselement is een luchtspleet tot maximaal 1,5 mm gewenst.
Met industriestandaard twee- of driedraads interfaces, een brede werkspanning van 3,5 V tot 18 V, een bedrijfstemperatuurbereik van -40 °C tot 150 °C en kwalificatie conform ISO26262 ASIL A kan de MLX92442 in een breed scala aan ontwerpen worden ingepast. Bovendien vormt de inductieve technologie voor veiligheidskritische toepassingen die heterogene redundantie vereisen een uiterst betrouwbare optie met minimale ontwerpeisen, die ook naast Hall-effect- en mechanische oplossingen kan werken.
Beschikbaar voor evaluatie
“Met deze nieuwe technologie hebben onze ingenieursteams eindpositiebepaling opnieuw gedefinieerd. Dit levert vele voordelen op”, zegt Minko Daskalov, Product Manager bij Melexis. “Induxis maakt de volgende stap in elektrificatie en veiligheid mogelijk met batterij- en waterstoftechnologieën voor zowel het elektriciteitsnet als EV's. De MLX92442 voldoet hiervoor aan alle eisen.”
De MLX92442 is momenteel in pre-productie. B-monsters voor engineering en evaluatiekits zijn beschikbaar. Ga voor meer informatie naar www.melexis.com/MLX92442 of neem direct contact met ons op via www.melexis.com/contact
