Melexis introduceert een robuuste, high-performance Hall-effect vergrendelchip voor kostenkritische toepassingen
Laagvermogen sensor vergemakkelijkt systeemontwerp en verhoogt betrouwbaarheid
Tessenderlo, België, 24 september 2020 - Melexis, wereldspeler op het gebied van micro-elektronica ontwikkeling, introduceert een robuuste Hall-effect vergrendeling voor kostenkritische toepassingen zoals elektrisch handgereedschap, pc's, servers en huishoudelijke apparaten. Het IC is uitgerust met functies die het ontwerp vereenvoudigen en zorgen voor stabiele magnetische karakteristieken.

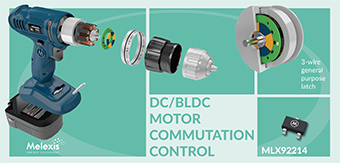

De nieuwe MLX92214 vergrendelchip heeft een hoge magnetische gevoeligheid, wat de keuze voor de magneet vergemakkelijkt en minder beperkingen oplegt aan de grootte van de luchtspleet. Op basis van mixed-signal CMOS-technologie voorziet het IC in een geïntegreerde choppergestabiliseerde versterker die de offset-spanning aan de uitgang wegneemt. Met een typische bedrijfsstroom van 2,1 mA is het stroomverbruik bijzonder laag. Het brede voedingsspanningsbereik van 5,5 V tot 2,5 V helpt de werkingsduur van batterijgevoede apparaten te verlengen.
De MLX92214 vergemakkelijkt op belangrijke punten het applicatie-ontwerp en voorziet daarbij in de robuustheid van een hoogwaardige component. De ESD-bestendigheid tegen contactontladingen tot 6 kV (HBM) verhoogt de betrouwbaarheid in toepassingen zoals elektrisch handgereedschap. Bovendien vermindert het kleine CMOS-chipformaat de gevoeligheid voor mechanische belasting.
De MLX92214 heeft een maximale schakelfrequentie van 10 kHz, zodat ook de hoge bemonsteringsfrequenties die nodig zijn voor precisiemetingen bij hoge draaisnelheden mogelijk zijn. De waarden van de schakelpunten voor vergrendeling (BOP) en ontgrendeling (BRP) zijn symmetrisch, wat zorgt voor voorspelbare vergrendelkarakteristieken en stabiliteit over het volledige bedrijfstemperatuurbereik. De vergrendelchips zijn er in twee temperatuurklassen, van -40 °C tot 125 °C en van -40 °C tot 150 °C.
De MLX92214 is in productie en wordt geleverd in een SMD 3-pins Thin Small Outline Transistor (TSOT) behuizing die geschikt is voor stand-alone PCB-toepassingen.
