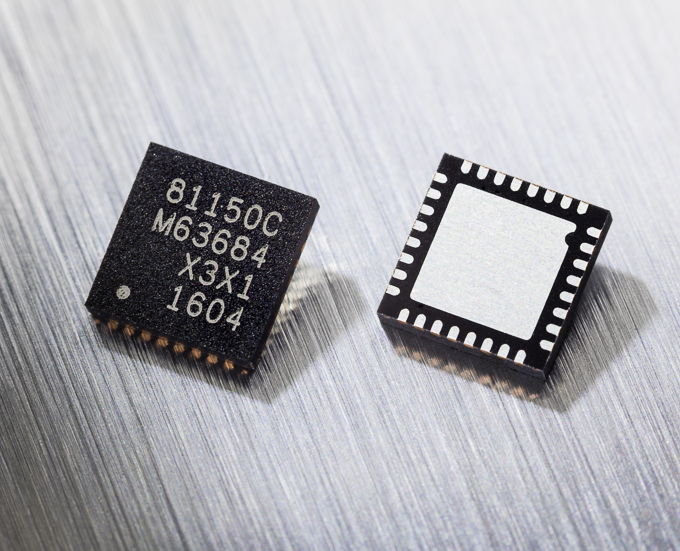

面向继电器和 DC 电机控制的 LIN 从控制器 (gen2)

MLX81150 Melexis

迈来芯 MLX81150 是一款高度集成的电机控制器,主要面向 12V 汽车应用中的 DC 和 1 相/2 相 BLDC 电机控制。集成电路 (IC) 提供 QFN32 5x5 和 TQFP48 7x7 两种封装。它遵循迈来芯的高度集成理念,将 16 位闪存微控制器、稳压器、完整的 LIN 协议、LIN 收发器、继电器和功率 FET 栅极驱动器以及多个用于 DC 和 BLDC 电机操作的模块全部集成在一个单片 IC 中。

了解详情

主要优势

  • 高度集成

  • 适用于高温环境的嵌入式闪存控制器

  • 稳压器

  • RC/XTAL 振荡器

  • 2 个继电器驱动器

  • 4 个用于外部功率 FET 连接的驱动器

  • 电流感应和继电器触点监视

  • 集成 LIN 协议

  • 可通过单引脚 LIN 或 PWM 接口对模块实施闪存编程

  • 符合 AEC-Q100 0 级标准,可耐受最高 150 °C 的环境温度

查看详细介绍
面向继电器和 DC 电机控制的 LIN 从控制器 (gen2)  -  MLX81150

产品介绍

迈来芯 MLX81150 是一款高度集成的电机控制器,主要面向 12V 汽车应用中的 DC 和 1 相/2 相 BLDC 电机控制。集成电路 (IC) 提供 QFN32 5x5 和 TQFP48 7x7 两种封装。它遵循迈来芯的高度集成理念,将 16 位闪存微控制器、稳压器、完整的 LIN 协议、LIN 收发器、继电器和功率 FET 栅极驱动器以及多个用于 DC 和 BLDC 电机操作的模块全部集成在一个单片 IC 中。

MLX81150 配有霍尔传感器接口,方便进行位置感应。该 IC 主要用于采用 DC 电机的定位执行器(如节流阀或车窗升降器),或者采用 DC 或 1 相/2 相 BLDC 电机的辅助水泵/油泵中的持续运行电机。

目标应用

定位执行器:

  • 节流阀
  • 通用执行器
  • 车窗升降器
  • 天窗
  • 雨刮器
  • 安全带卷收器

泵:

  • 循环水泵
  • 电池冷却用水泵
  • 辅助水泵
  • 润滑油泵
  • 辅助油泵

其他:

  • 传感器接口芯片 I/O 或 SPI 转 LIN

特性和优势

  • 高度集成

  • 适用于高温环境的嵌入式闪存控制器

  • 稳压器

  • RC/XTAL 振荡器

  • 2 个继电器驱动器

  • 4 个用于外部功率 FET 连接的驱动器

  • 电流感应和继电器触点监视

  • 集成 LIN 协议

  • 可通过单引脚 LIN 或 PWM 接口对模块实施闪存编程

  • 符合 AEC-Q100 0 级标准,可耐受最高 150 °C 的环境温度
