Triaxis®：独特的传感解决方案

Triaxis^® 是一种创新型磁传感器技术，通过单个传感器实现高精度三轴磁场测量。适用于种类繁多的线性、角度和三维应用。

Triaxis: Unique Position Sensing Solution 传统的霍尔效应传感器芯片只能感应垂直于霍尔效应元件表面（即 IC 和封装表面）的磁通量密度。这些单轴器件尽管能够实现某些应用，但通常需要采用复杂的磁场结构，并且在较宽的温度范围内(由于被测磁铁的热漂移)面临精度方面的挑战。

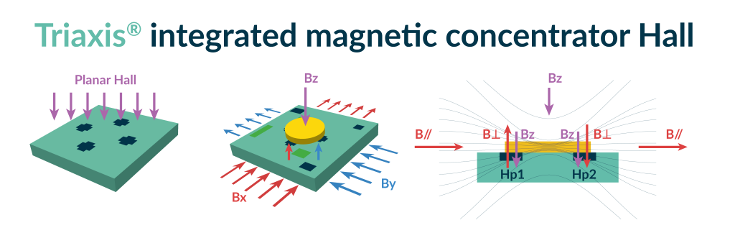

Triaxis® Integrated Magnetic Concentrator Hall

Triaxis®传感器芯片基于一种创新的磁性传感器专利技术，能够在单个集成电路中测量三个磁通组件(BX、BY和BZ)。该过程通过集磁点 (IMC) 技术来实现。使用这三个磁分量，可以创建2D或3D传感器来确定旋转(角度)、线性(行程)，甚至是操纵杆类型的运动，以及3D磁力计，可以输出单独的磁性(BX、BY和BZ)组件。

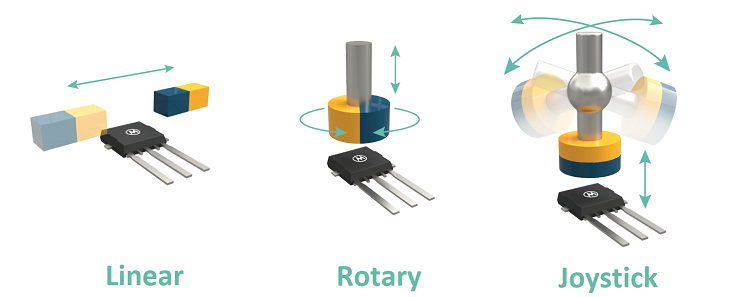

Triaxis: Unique Position Sensing Solution

Detailed Triaxis motions

Triaxis® 传感器芯片的优势

Triaxis®传感器芯片体积小，能够高温运行，可以通过调整片上磁角计算支持多种传感应用。由于角计算是两个或三个磁通分量之间的相对测量，该测量对温度变化以及磁和机械(例如气隙，偏心)公差都是稳健的。在模块组装后进行额外的校准过程，由于片上参数(如4至32点的校准)，可以获得优异的线性和精度。高灵敏度和灵活性允许广泛的磁铁形状(圆盘，棒状，方形…)和化学(铁氧体，NeFeB, SmCo, AlNiCo…)使用，同时仍然实现高精度。

实现平面集成电路的三维磁场测量
机械装配灵活，支持几乎任何朝向安装
耐高温
提供角度计算的稳定性，并将以下变量造成的影响降到最低：
- 温度变化
- 磁性公差
- 机械公差
允许使用更小的、具有成本效益的磁铁

Triaxis® 传感器芯片的应用领域

Triaxis® 传感器芯片应用于许多领域，包括汽车、医疗、工业、家庭和建筑自动化。

在应用方面，对于汽车位置传感，Triaxis® 传感器芯片适用于转向角、踏板位置、电子节气门体、EGR阀、变裆杆、涡轮增压执行器、电机位置、底盘高度等。除汽领域，Triaxis®还支持农业车辆和设备、操纵杆、人机界面、重型车辆、叉车、机器人、轮椅、工业起重机等领域的创新。

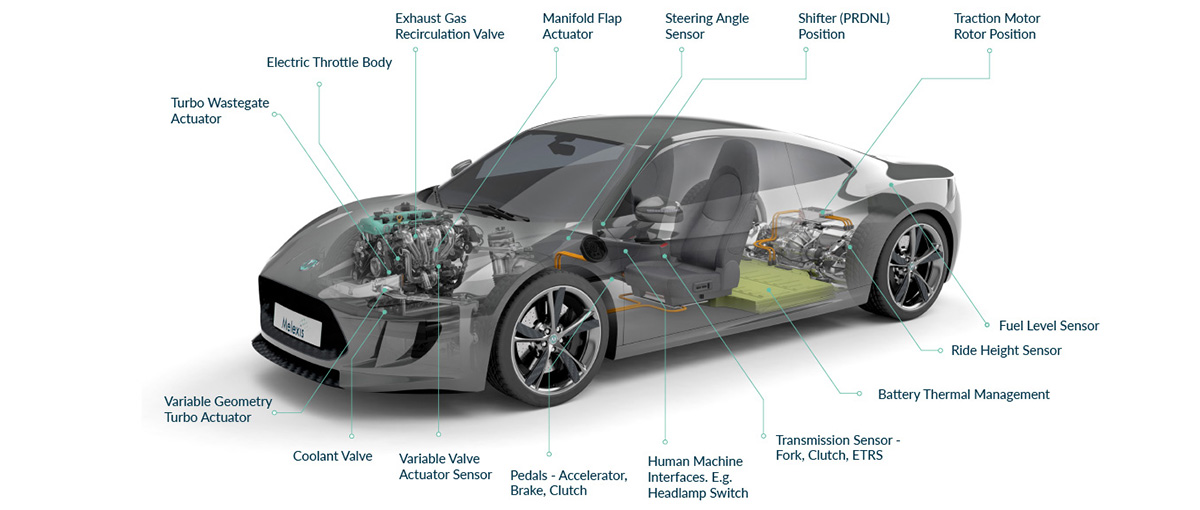

Triaxis® sensors are used for automotive position sensing in different applications - Melexis

Triaxis® 是一种创新型磁传感器技术，通过单个传感器实现高精度三轴磁场测量。

Triaxis® 系列产品成就

累计出货超过 10 亿颗 Triaxis® 传感器芯片

在 2019 年， Melexis 累计出货超过 10 亿颗 Triaxis® 位置传感器芯片。

SMD 封装和无 PCB 的 Triaxis® 传感器芯片解决方案

从行业标准到 Melexis 先进封装解决方案，有多种芯片封装可供选择。

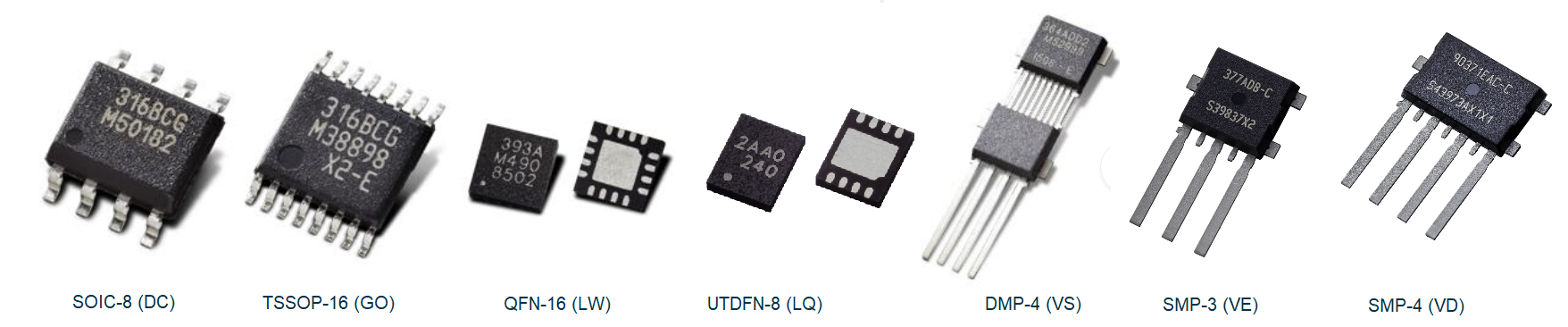

A variety of IC packages are available for our Triaxis® sensors - Melexis

SMD 解决方案	无 PCB 解决方案
SOIC-8, 单芯片	DMP-4, 单芯片 (双模封装)
TSSOP-16, 双芯片	SMP-3, 单芯片 (单模封装)
QFN-16, 单芯片	SMP-4, 双芯片 (单模封装)
UTDFN-8, 单芯片
