Melexis 推出新一代 Triaxis® 位置处理器集成电路

全集成式磁性位置传感器获得 ASIL 评级,满足要求严格的汽车应用需求。
比利时泰森德洛,2018 年 3 月 26 日 – 全球微电子工程公司 Melexis 宣布推出新一代单片磁性处理器集成电路系列产品,提供 MLX90371 和 MLX90372 两种型号,可为动力总成执行器、踏板和换档杆等汽车应用提供强大的绝对位置感应功能。
这两款新器件均由 Triaxis® 霍尔磁性前端、模数信号调节器、应用于高级信号处理的 DSP 和输出级驱动器组成。凭借集成集磁片 (IMC),该处理器针对三个平面内(X、Y 和 Z 平面)的磁通量具有敏感性,可对所有移动磁体的绝对旋转位置或线性位置进行解码,推动非接触式位置传感器的设计成为现实。MLX90371 提供模拟输出或 PWM 输出,而 MLX90372 提供 SENT 协议输出(SAE J2716 的 2016 年 4 月版本)或 PWM 输出。

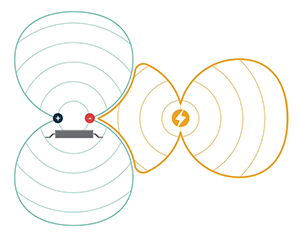

现代车辆(尤其是电动汽车和混动汽车)的电气化程度不断加深,杂散场现象愈发频繁地出现,这两款产品的重要特性之一便是有效抑制杂散场。通过测量磁场梯度,该器件本身对高达 4kA/m(或 5mT)的杂散场并不敏感,这种磁场强度也是许多主流汽车制造商要求达到的等级。该器件具备在弱磁场中运转的能力,因此可以使用尺寸更小的低成本磁铁。对于空间和成本受限的汽车应用而言,这无疑是一种理想之选。
MLX90372 器件具有一个附加输入引脚,支持其他传感器(如温度、压力或开关输入传感器)与磁性传感器完全集成,允许通过 SENT 输出协议额外传输输入量,进而减小线束的尺寸和复杂性。在谈及发布的新产品时,Melexis 位置和速度传感器营销经理 Nick Czarnecki 表示:“我们很高兴推出这款新一代设备,该器件的构建基于我们悠久的磁传感历史和 Triaxis® 专利技术。汽车行业正在努力迎合极具挑战性的标准,这款第三代系列产品提供的增强性能极大推动这一进程。MLX90372 符合 ISO26262 ASIL-C 级标准,而 MLX90371 符合 ASIL-B 级标准,进一步确保该器件适用于安全性要求严苛的汽车应用。”
针对旋转和线性运动传感,MLX90371 和 MLX90372 具有多种型号可供选择,均为 MLX90364、MLX90365、MLX90366 和 MLX90367 的直接替代品,可提升先前设计方案的性能。借助无 PCB 双模封装 (DMP),元件可直接在装配过程中集成,无需使用印刷电路板。
Download MLX90371 product flyer (PDF - 2.81 MB)
Download MLX90372 product flyer (PDF - 2.89 MB)
Video: Next generation Triaxis® position sensor IC (2:19):
